LiteBox3D ist ein kostenloser und benutzerfreundlicher JT-Viewer. Es können JT (basierend auf ISO Norm), PLMXML, STEP AP242 XML, OBJ, WRL und TIFF Dateien geöffnet werden. Dieser kostenlose Betrachter kann mit Add-on Anwendungen für IP-Schutz, Modellvergleich und Qualitätsvalidierung erweitert werden. LiteBox3D Pro erweitert die Fähigkeiten des kostenlosen Viewers um Redlining, 3DHTML Export, etc. Weitere Funktionen sind weiter unten gelistet.

Ihr Nutzen mit LiteBox3D Desktop:

Offene Standards

TECHNIA unterstützt die CPO-Initiative (Code of PLM Openness) und demonstriert mit LiteBox3D, dass das JT-Format ein offener ISO Standard ist. LiteBox3D liest die JT-Datei basierend auf der Spezifikation der JT ISO 14306:2012 und verwendet kein Hersteller- oder reengineertes Toolkit.

Hohe Performance

Durch den direkten Zugriff auf das JT-Modell basierend auf der ISO Beschreibung sowie der 64 Bit Unterstützung ermöglicht die LiteBox3D auch das Ansehen von sehr großen CAD Modellen im JT-Format. Zudem wird durch das Multithreading ein sehr schnelles Laden von Dateien gewährleistet.

Benutzerfreundliche Oberfläche

LiteBox3D zeichnet sich durch die Benutzerfreundlichkeit aus. Die Funktionen von LiteBox3D sind selbsterklärend. Dadurch benötigen Nutzer für das Bemaßen, das Schneiden sowie das Vergleichen von Baugruppen keine CAD-Vorkenntnisse.

Einfache Integration

Um den Informationsaustausch zwischen den verschiedenen Anwendungen zu ermöglichen, verfügt LiteBox3D über eine Integrationsschnittstelle auf Basis von JAVA Eclipse. Desweiteren ist eine DDE Schnittstelle vorhanden, um mit Programmen von Drittanbietern zu kommunizieren, wie bspw. Adobe Acrobat Reader.

Einfache Installation und Verwaltung

Die Standardeinstellungen können vom Administrator zentral verwaltet werden und erleichtern die Softwareverteilung. Zudem können mehrere LiteBox3D Versionen auf einem Rechner installiert sein.

Mit dem Vertrauen der Industrie

TECHNIA entwickelt seit 10 Jahren JT-Applikationen mit hohem Fokus auf Nutzen für den Kunden. LiteBox3D ist in das Daimler-Lieferantenpaket eingebettet. Die Zulieferer haben einfachen Zugriff auf LiteBox3D und LiteComply und können damit sowohl die Anforderungen des Erstausrüsters erfüllen als auch ihre eigenen Prozesse mit JT optimieren.

LiteBox3D als Plattform für Prozessapplikationen

Mit LiteComply, LiteDrop, LiteMachine und xCompare stehen weitere Prozessapplikationen zur Verfügung, welche den Funktionsumfang von LiteBox3D um spezielle Anwendungsgebiete erweitern. Genauso ist die Lite3D-Plattform die Grundlage für eine Vielzahl von kundenspezifischen Lösungen.

Freie Version für kommerziellen Einsatz

Die kostenfreie Desktopversion von LiteBox3D kann ohne Einschränkungen kommerziell eingesetzt werden.

Funktionen

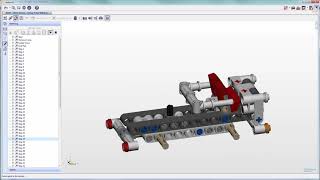

Zu einigen Funktionen finden Sie kurze Videos in unserer YouTube Playlist:
„LiteBox3D Desktop Tutorials“




Vergleich zwischen der kostenfreien LiteBox und der LiteBox-Pro Version:

Funktion Free   Professional
3D Viewing
Darstellung von JT (Version 8.1 – 10.2), TIFF, STEP AP242 XML, PLMXML, OBJ, WRL
Anzeigen von PMIs, Modellansichten und Layer Filter (i)
Modellbaum anzeigen(i)
Multi-Model Ansicht (i)

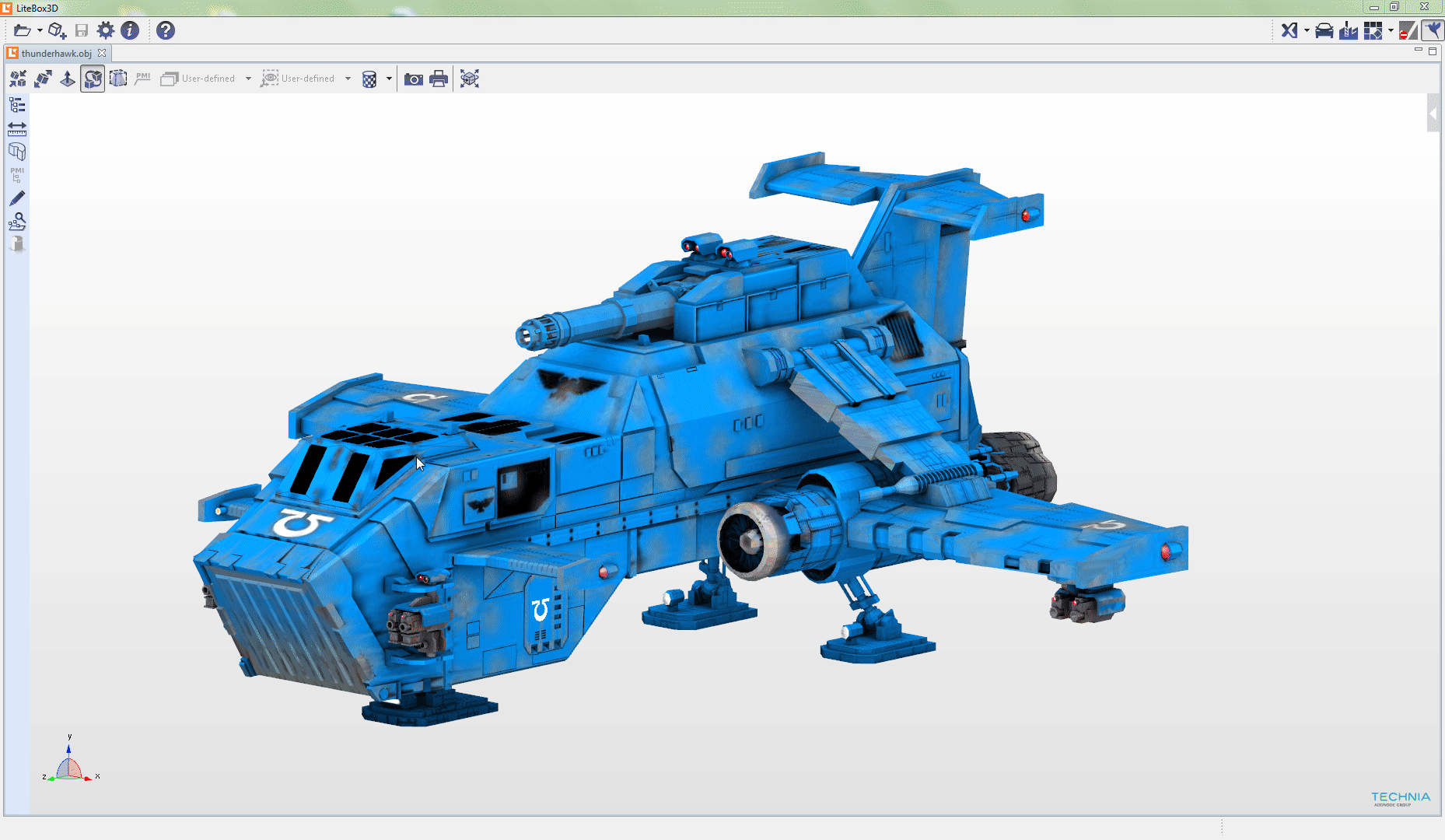

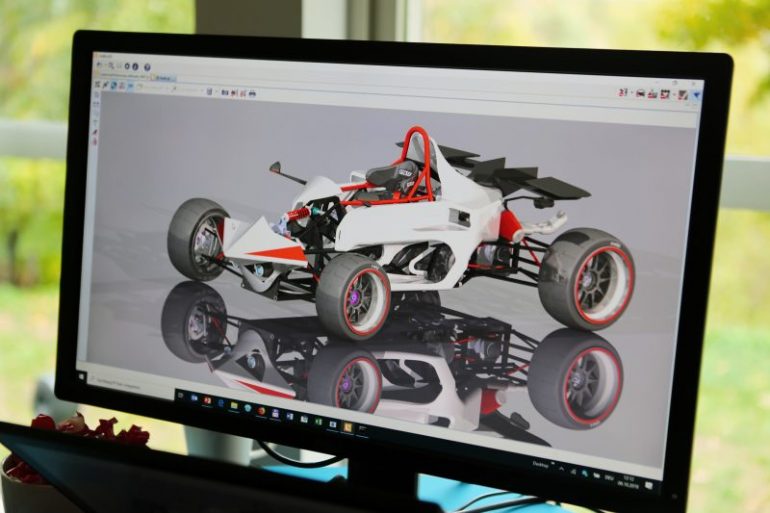

Raytracing / High-End Visualisierung (i) x

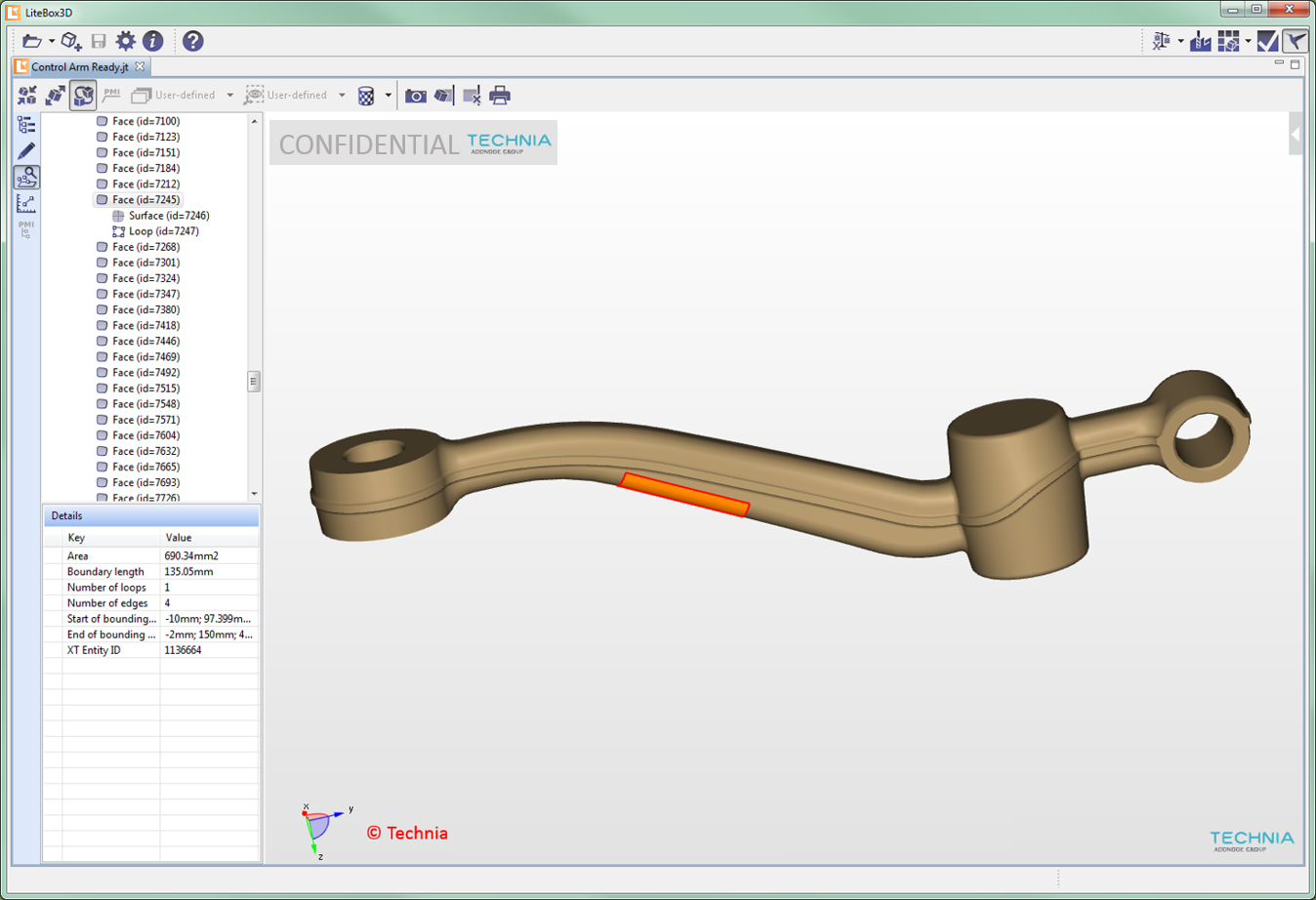

Anzeigen von Wasserzeichen (i)
Optionen zur

3D-Darstellung

Umschalten zwischen orthogonaler & perspektivischer Projektion
Ansicht anpassbar (Shaded, Shaded mit Kanten, Tessellierung) (i)
Sichtbarkeit von Layern ändern
Verschiedene Highlighting Modi (i) und Ghosted-Highlighting (i)
Schneiden &
Messen
Erzeugung von Schnitten (i)
Erweiterte Schnittfunktionalität (i) x
Messen (i)
Erweitertes Messen (i) x
Metadaten
Eigenschaften bearbeiten (Ändern, Erzeugen, Löschen) x
PMI-Baum und Eigenschaften anzeigen (i) x
Eigenschaften filtern und ein-/ausblenden

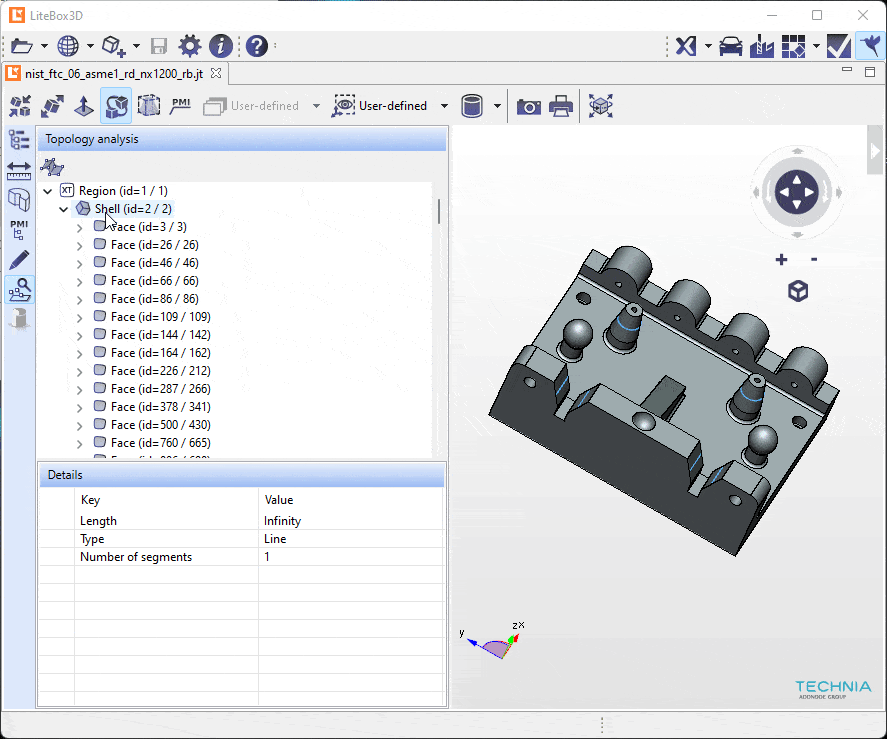

Geometrie / Topologie Analyse x
Redlining

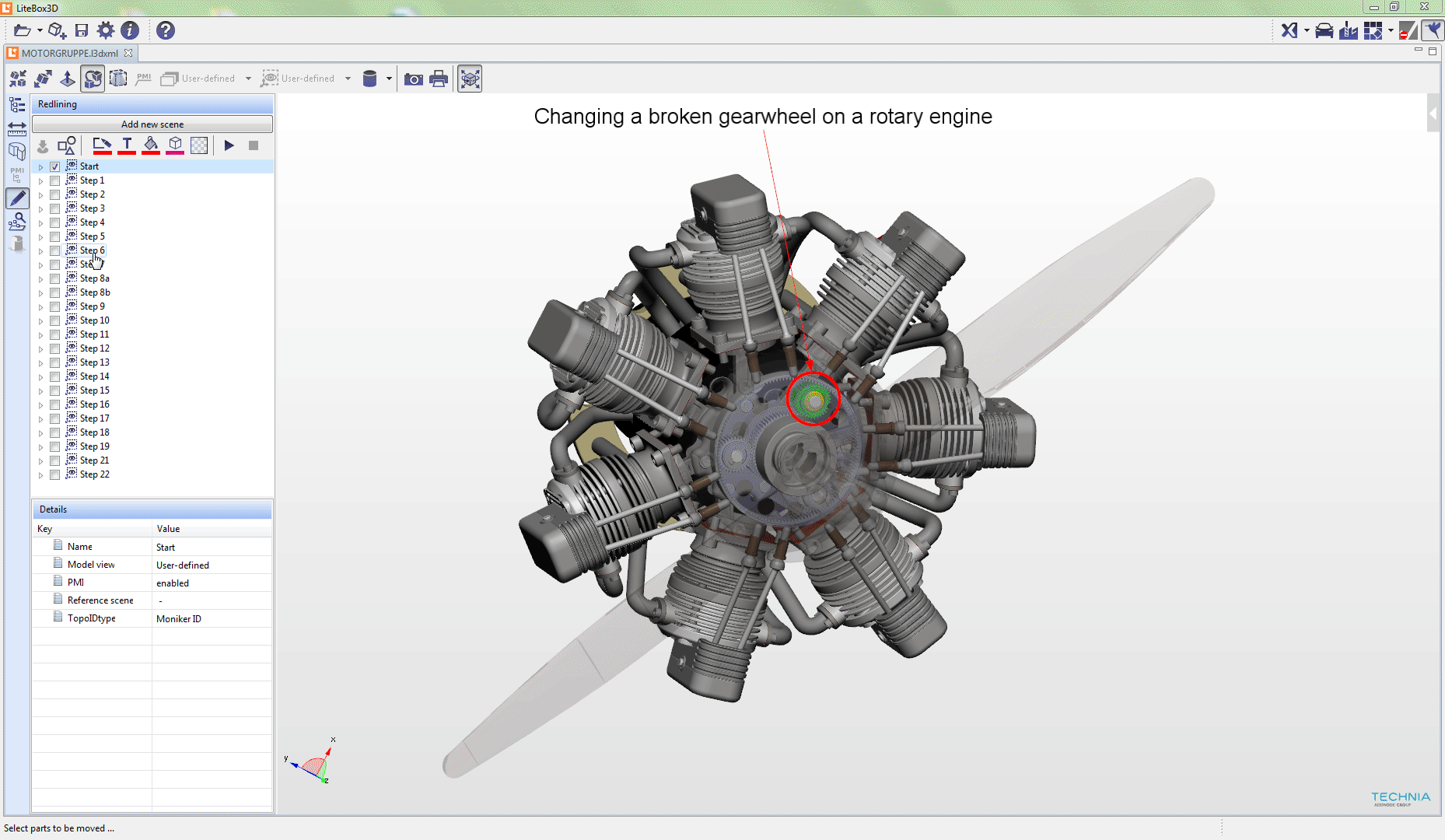

Redlining / Markups – Erstellen & Speichern (Autor) (i) x
Redlining / Markups – Laden & Anzeigen (Nutzer)

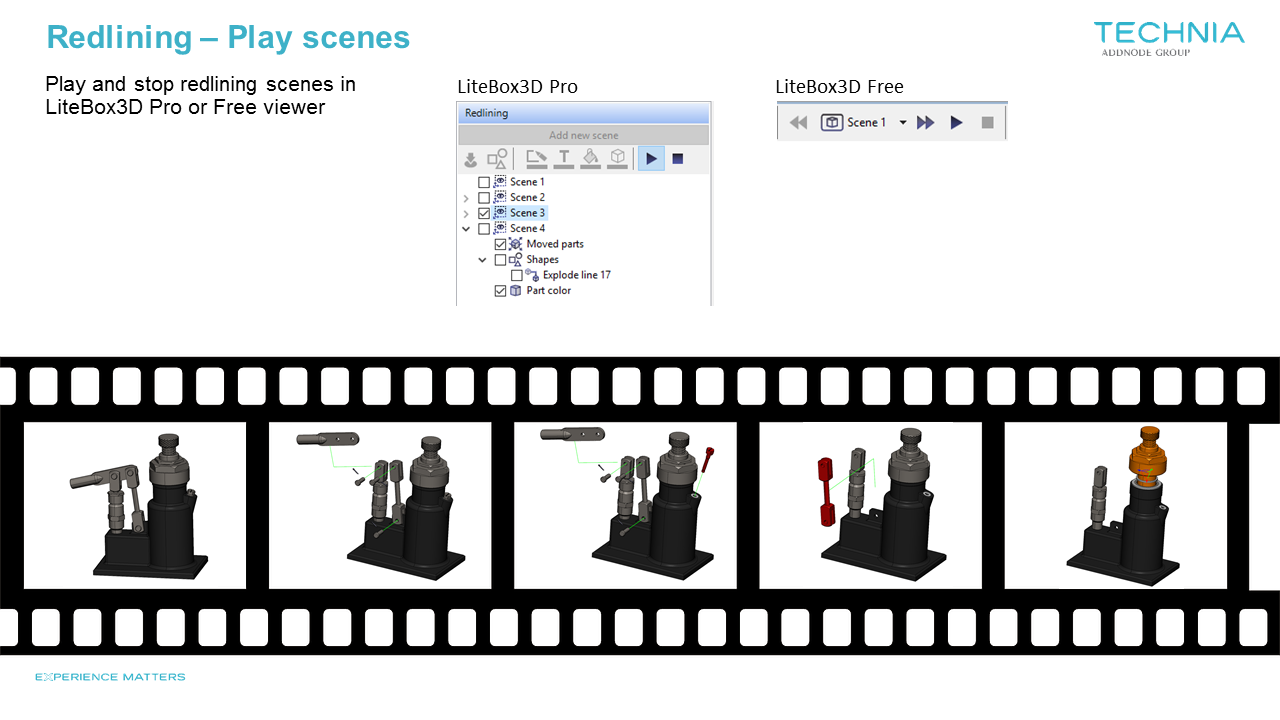

Szenen abspielen (i)
Bauteile verschieben (i) x
Silhouette erzeugen (i) x
User Interface

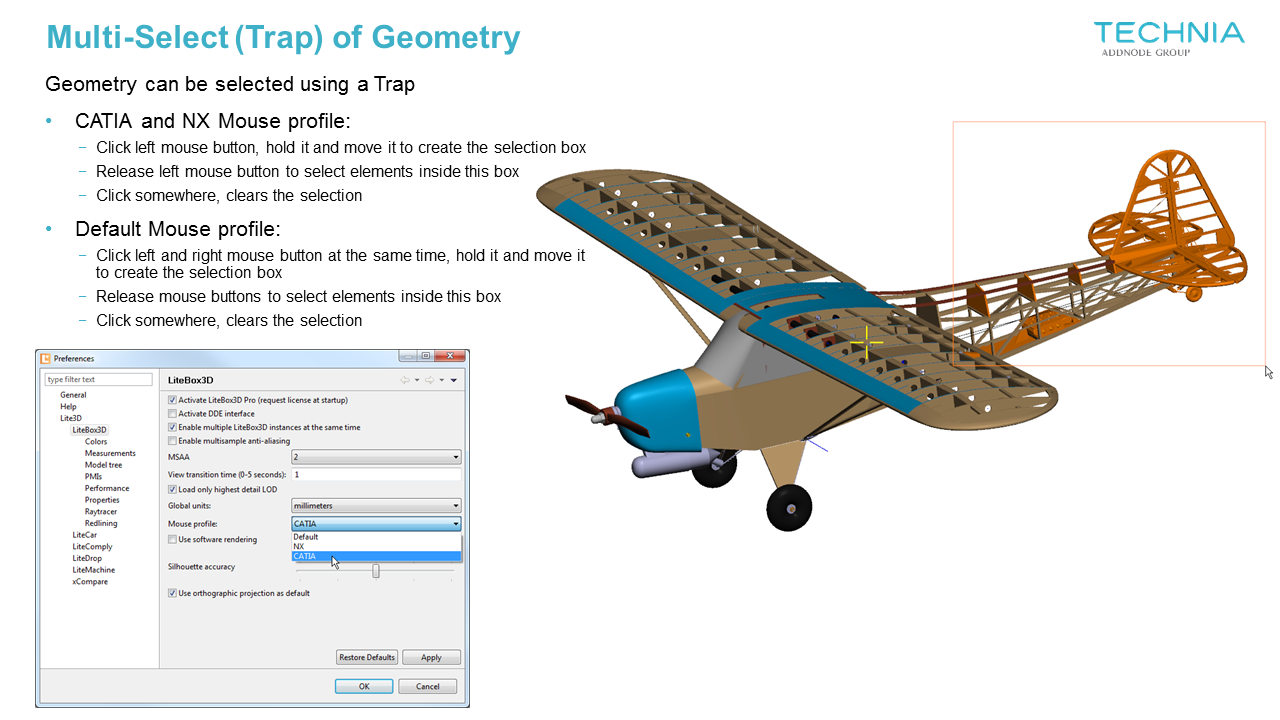

Mehrfachauswahl von Bauteilen (Multiselect) (i)
Mausprofil wählbar (i)
Multi-Language Support (English, German, Chinese)
Anpassung der Beleuchtung x
Export
Export von 3DHTML und BOM (i) x
Drucken von Eigenschaften (i) & Modellansichten (i)
Snapshot erzeugen (i)
Export der Topologie Analyse (i) x
DDE Schnittstelle zur Kommunikation mit anderen Programmen



Preise LiteBox3D-Pro

LiteBox3D-Pro ist je Arbeitsplatz (Nutzer/Maschine) lizenziert.

Der Preis für 10 Arbeitsplätze beträgt  1.200,- € zzgl. MwST. und jählicher Wartung.
