CAVA
Stellen Sie die Rechtskonformität Ihres Fahrzeugdesigns und Ihrer Architektur in CATIA sicher - mit CATIA CAVA!
Fahrzeugkonformität ist ein zwingender Bestandteil des Automobil- und Flugzeugdesigns.
CAVA (CATIA Automotive Extensions Vehicle Architecture) bietet eine Lösung zur effizienten und zuverlässigen Erfüllung der Konformität Ihres Fahrzeugdesigns und Ihrer Fahrzeugarchitektur mit internationalen Normen und Vorschriften.
CAVA ist als CATIA V5– oder 3DEXPERIENCE-Erweiterung erhältlich und wird von OEMs und Zulieferern weltweit erfolgreich eingesetzt. CAVA kann als Komplettlösung oder als einzelne Teilprodukte für spezifische Anwendungsbereiche installiert werden. Die verschiedenen CAVA-Produkte analysieren wichtige Fahrzeugdaten wie Aufprallzonen, Fahrersicht, Beifahrerpositionen und Scheibenwischerbereiche.
Ihr Nutzen mit CAVA
Zuverlässige Komplettlösung für die Einhaltung gesetzlicher Vorschriften
Wählen Sie einfach eine relevante Norm aus einer Liste innerhalb der Plattform aus, um Ihr Fahrzeug- modell daraufhin zu überprüfen. Sie brauchen die Plattform nicht zu verlassen, um Richtlinien zu suchen oder nachträgliche Konstruktions- änderungen vorzunehmen, um die Anforderungen nach einem Konformitätsfehler zu erfüllen.
Zeit- und Kostenersparnis im Betrieb
Durch die Möglichkeit, digitale Fahrzeugmodelle innerhalb einer Plattform zu erstellen, zu validieren und zu ändern, entfällt die Notwendigkeit, kostspielige physische Prototypen zu erstellen.
Standardisierte
Methodik
Halten Sie die wichtigsten Entwurfsparameter und Analysefunktionen während des gesamten Entwicklungszyklus in den Entwurfsdaten integriert.
Unterstützt die virtuelle Homologation
Homologationsabteilungen erhalten verlässliche und validierte Daten aus der Produktentwicklung und stellen so die Einhaltung der gesetzlichen Bestimmungen während des gesamten Prozesses sicher. Effizientere Abläufe von System- analysen und Typprüfungen.
Werfen Sie einen Blick auf CAVA in Action
Hauptmerkmale & Funktionen

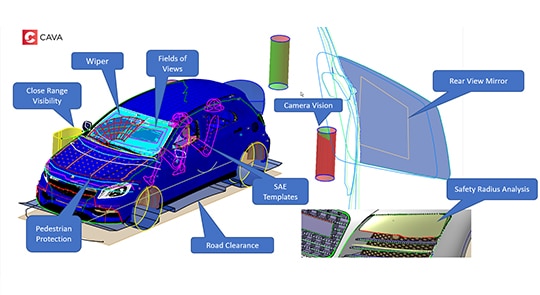

CAVA Produktportfolio
CAVA ist als Komplettprodukt oder als einzelne Teilprodukte für bestimmte Anwendungsbereiche erhältlich:
- CAVA OVA: Prüfen Sie die Gesamtaufmachung des Fahrzeugs
- CAVA Manikin: Überprüfen Sie von Sitzpositionen, Pedalen und Kopffreiheit
- CAVA Vision: Analysieren Sie die direkte und indirekte Sicht des Fahrers
- CAVA Safety: Analysieren Sie die Sicherheit von Insassen und Fußgängern
- CAVA Wiper: Analysieren Sie die Wischerkinematik und die Wischqualität
- CAVA Tools: Projizieren Sie die Silhouettenumrisse eines kompletten Fahrzeugs mit einem Klick mit den Silhouette Tools

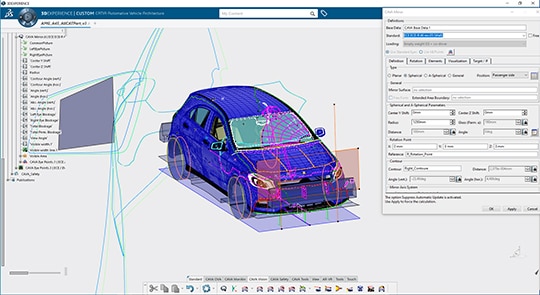

Integration in CATIA
- CAVA ist als separate Workbench oder App in CATIA integriert.
- CAVA-Features werden direkt mit den CAD-Daten gespeichert.
- Arbeiten im Teile- und Produktkontext.
- Automatisches Feature-Update bei Änderung beliebiger Eingabeparameter oder geänderter Geometrie.
- Eingabe- und Ausgabeparameter sind über reguläre CATIA-Formeln zugänglich.
Konfigurierbar und offen
- Unterstützte Standards sind als lesbare xml-Datei verfügbar.
- Sie können Ihre eigenen angepassten firmenspezifischen Standards einfach erstellen.
- Exportieren Sie Ihre Ergebnisse als reguläre CATIA-Geometrie für nachgelagerte Anwendungen, die ohne CAVA lesbar sind.
- Erstellen Sie Text-, Excel- und Zeichnungsberichte mit Hilfe von anpassbaren Berichtsvorlagen.
V5 Batch-Funktionen
Das CAVA V5 Batch-Update ist als separate Floating-YLC-Lizenz erhältlich, die ausschließlich während des Batch-Prozesses verwendet wird. Diese Lizenz ermöglicht es Kunden, Batch-Updates für alle bestehenden CAVA-Funktionen durchzuführen.
- Aktualisierung vorhandener CAVA-Features in einem CATPart während eines Batch-Prozesses.
- Mit der Lizenz ist es möglich, beliebige CAVA-Features zu aktualisieren.
- Verarbeitung lang andauernder Analysen zu geeigneten Zeiten oder über Nacht.
- Effiziente Nutzung der Hochleistungs-Hardware durch Vermeidung von Leerlaufzeiten.
- Während der Batch-Laufzeit bleiben Ihre regulären CAVA-Lizenzen frei für die interaktive Nutzung, z. B. für die reguläre Arbeit mit CAVA oder die Vorbereitung von CAVA-Funktionen für den nächsten CAVA-Batch-Lauf.
- Leicht zu bedienen mit einfacher Batch-Datei-Struktur.
- Anwendbar auf alle CAVA-Funktionen.
Gesetzeskonform von Anfang an
CAVA stellt die Gesetzeskonformität der Fahrzeugarchitektur schon während der Konstruktionsphase sicher.
Die Notwendigkeit, internationale Bestimmungen, Normen und Standards zu erfüllen, betrifft nicht nur OEMs. Etwa 70% der Entwicklungstätigkeit wird von Zulieferern erfüllt. OEMs und Zulieferer profitieren von den Funktionalitäten in CAVA, welche die Entwicklung neuer Fahrzeuge erheblich vereinfachen. Durch die Integration von CAVA in die feature-basierte Architektur von CATIA kann über den gesamten Produktentwicklungsprozess (PEP) auf die Funktionalitäten von CAVA zurückgegriffen werden – auch bei internationalem Datenaustausch.
Die CAVA Features haben prinzipiell zwei Funktionen: Zum einen lassen sich damit die vorgeschriebenen Felder, Größen oder Bauräume erstellen, zum anderen können bereits vorhandene Geometrien auf deren Einhaltung gecheckt werden. CAVA ist von daher während der gesamten Entwicklungsphase eines Fahrzeuges hilfreich. Während der Entwurfsphase, um die äußeren Berandungen vorzugeben, in die das Fahrzeug hinein konstruiert wird. Während der detaillierten Konstruktion, um die Gesetzeskonformität immer wieder zu überprüfen – dies übrigens teilweise mit der Option vollautomatisch Protokolle zu erzeugen.
Um sämtliche Funktionen von CAVA nutzen zu können, z.B. um neue Gesetze und Standards einzupflegen oder vorhandene Standards zu ändern, ist eine Vollversion notwendig. Um CAVA-Features zu nutzen, vorhandene Features zu referenzieren oder um ein Modell zu prüfen, ist eine Laufzeitlizenz ausreichend. Mit der Export-Funktion können die von CAVA angelegten Entwurfsräume auch Anwendern zur Verfügung gestellt werden, die selbst keine CAVA-Lizenz nutzen.
CAVA für die Luft- und Raumfahrt
Mit spezifischen Anwendungsfällen, die in der Luft- und Raumfahrtindustrie erfolgreich eingesetzt werden, ermöglicht CAVA for Aerospace die Berechnung von Sichtfeldern und Verdeckungszonen von Kameras und Sensoren an einem Flugzeug direkt im CAD-System.
CAVA für LKWs
Obwohl CAVA für Personenkraftwagen konzipiert wurde, bietet es auch viele Funktionen für Nutzfahrzeuge und Lastkraftwagen.
Was unsere Kunden denken
„In a recent project, we saved close to 1000 design hours versus traditional methodologies in the first year alone thanks to CAVA Vision.“
The implementation of CAVA at Ford Motor Company started in 2007 and was seamlessly integrated into the global company system of CATIA V5. Today, about 100 CAVA users around the world work with the software for global product management in the US, Brazil, Germany, UK, Turkey, Australia, China and India. It is rolled out in several departments.
