Das komplette Paket für die 3D-Zusammenarbeit

Lite3D ist eine Lösung, die es allen Anwendern ermöglicht mit 3D-Modellen zu arbeiten, unabhängig vom Endgerät. Mithilfe neutraler Datenformate, können teure CAD Lizenzen eingespart werden. Folgende Formate unterstützt Lite3D: JT, STEP AP242, PLMXML, TIFF, VRML und OBJ.

Nutzen Sie weitere Vorteile neutraler 3D-Formate mit Lite3D, bspw.: Langzeitarchivierung, Schutz des Know-Hows, einfache Nutzung durch geringere Komplexität als native CAD Daten.

Die Basisversion ist für gewerbliche Nutzung kostenlos.

Führen Sie Lite3D als kostengünstige Lösung für die Zusammenarbeit ein. Im gesamten Unternehmen und darüber hinaus!

Ihre Vorteile von Lite3D

3D-Daten für alle Anwender

Die Einführung von 3D als gemeinsame Sprache der Zusammenarbeit bringt weniger Diskussionen und Missverständnissen im Vergleich zu 2D.

Reduzierung der Kosten und der Komplexität von CAD-basierten Prozessen

Die Verwendung von in der Industrie bewährten, leichtgewichtigen, neutralen Formaten wie JT und STEP spart teure CAD-Lizenzen.

Darstellung von 3D-Modellen auf jedem Gerät

Dank des schlanken Formats können 3D-Daten leicht von mobilen Geräten wie Smartphones oder Tablets abgerufen werden. Exportieren Sie Modelle als HTML-Webseite zur Anzeige in einem Webbrowser.

Plug-ins verwenden

Fügen Sie Plug-Ins hinzu, um die Funktionen des Viewers zu erweitern. Zum Beispiel, um die Datenqualität zu prüfen oder Modelle zu vergleichen.

Download Lite3D

Kostenlose Version von LiteBox3D herunterladen

Die LiteBox3D kann kostenlos genutzt und zusätzliche Funktionen können in der Pro-Version hinzugebucht werden.

Lite3D Produkt Portfolio

Das Lite3D-Produktportfolio besteht aus einem Web- und einem Desktop-Viewer sowie aus Plug-ins zur Erweiterung der Funktionalität des Desktop-Viewers.

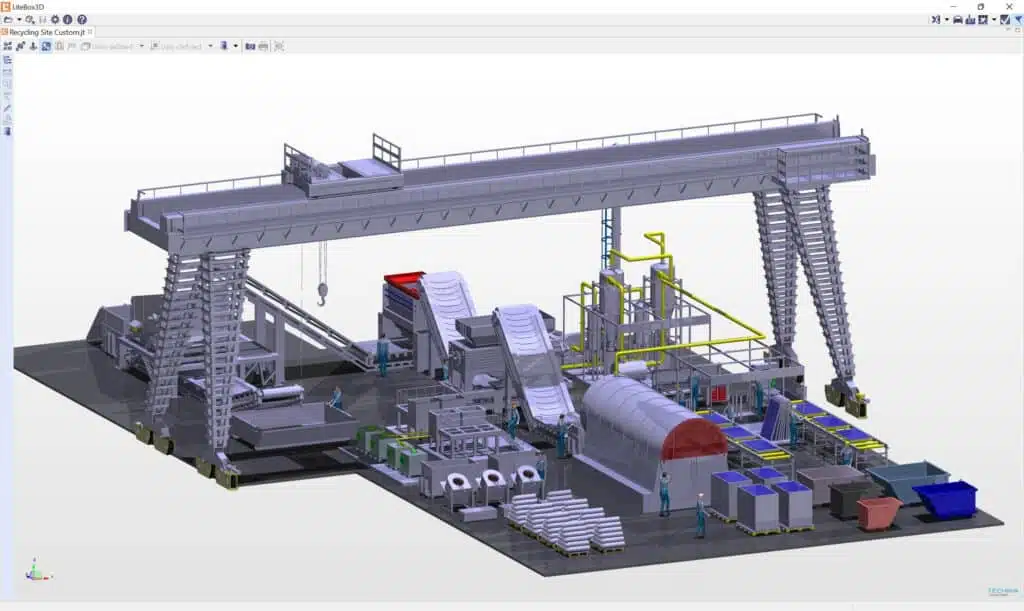

LiteBox3D Desktop Viewer

LiteBox3D Desktop ist ein kostenloser und einfach zu bedienender Viewer für neutrale CAD-Dateien wie JT, STEP, VRML, OBJ.

LiteBox3D Desktop ist ein leistungsstarker und kostenloser Viewer, der mehrere neutrale 2D- und 3D-Formate unterstützt, wie z.B.: JT ISO Standard, PLMXML, STEP AP242, OBJ, WRL und TIFF.

Dieser Viewer kann mit Zusatzanwendungen für den IP-Schutz, den Modellvergleich und die Qualitätsvalidierung erweitert werden.

Die Pro-Version erweitert die Möglichkeiten des kostenlosen Viewers um Funktionen wie Redlining, 3DHTML-Export und mehr.

TECHNIA Software Lite3D

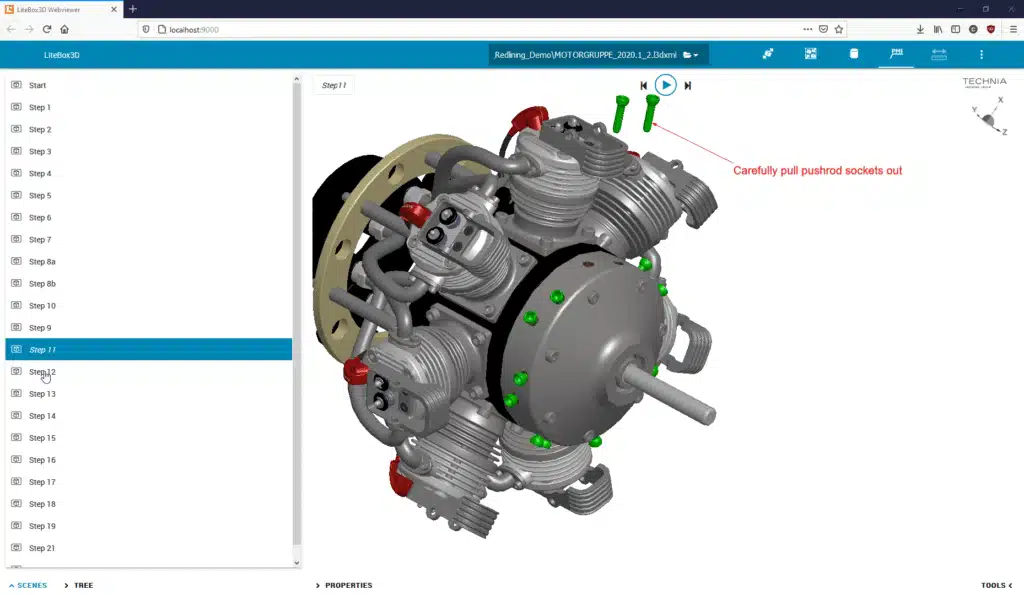

LiteBox3D Web Viewer

Machen Sie 3D-Daten für alle Anwender zugänglich, ohne die Kontrolle über Ihre Daten zu verlieren.

LiteBox3D Web Viewer ist ein benutzerfreundlicher JT-Viewer auf Basis von HTML5. 3D-Daten können in jedem Browser und auf jedem Gerät angezeigt werden.



TECHNIA Software Lite3D

LiteComply

Modellqualität prüfen

LiteComply ist ein Compliance-Tool, das prüft, ob JT-Modelle im Bereich Geometrie, Struktur und Methodik mit den Entwicklungsrichtlinien eines Kunden übereinstimmen und sowohl den gesetzlichen Vorschriften als auch den Anforderungen für nachfolgende Prozesse entsprechen.



LiteComply

LiteDrop

IP-Schutz für JT-Dateien

LiteDrop ermöglicht eine einfache Verwaltung der Inhalte von JT-Dateien zur Steigerung der Viewing-Performance und zum Schutz der IP.

Screenshot LiteDrop

LiteCar

Validieren Sie die Rechtskonformität Ihres Fahrzeugdesigns und Ihrer Architektur in JT

Bei der Entwicklung neuer Fahrzeuge müssen Standards, Richtlinien und Normen aus verschiedenen Ländern berücksichtigt werden. LiteCar stellt die Rechtskonformität der Fahrzeugarchitektur schon während der Konstruktionsphase sicher. Typische internationale Standards wie GTR oder Euro NCAP sind verfügbar und individuelle, firmenspezifische Standards können integriert werden.

Screenshot LiteCar

Lite3D Batch Tools

Die Produktreihe Lite3D umfasst ebenso praktische Batch-Tools

LiteSilhouette

Das Batch-Werkzeug berechnet Silhouetten von 3D-Geometrie in einer gegebenen Ansichtsebene. Die berechneten Punkte der Silhouette werden in einer XML-basierten Ausgabedatei gespeichert.

Eine Eingabedatei beschreibt die Datei, Vectoren für die Fläche und die Genauigkeit der Silhouette.

Das Ergebnis ist eine XML Datei mit dem Wert des umschlossenen Flächeninhalts, Liste der Punktkoordinaten,
Liste der Indices aller Punkte auf der äußeren und inneren Kontur sowie Liste der Indices aller Punkte der Tessellierung.

TECHNIA Software LiteSilhouette

LiteBoundingBox

Das Befehlszeilenprogramm LiteBoundingBox.exe berechnet die Größe des Begrenzungsrahmens von JT-Modellen. Das Ergebnis wird in einer XML-Datei ausgegeben. Es können sowohl monolithische als auch modulare (fully shattered) Modelle verarbeitet werden.

Die Ausgabedatei ist im XML-Format und enthält Werte für die Bounding Box in X-, Y-, Z-Richtung. Als Referenz dient das lokale Achsensystem des Modells.

TECHNIA Software LiteBoundingBox

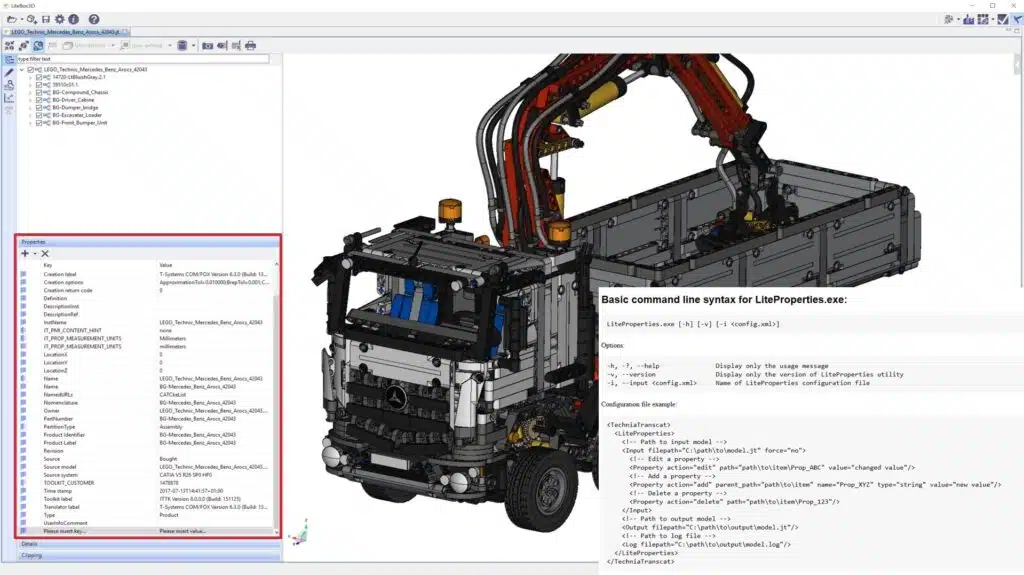

LiteProperties

Mit dem Befehlszeilenprogramm LiteProperties.exe können in einem JT-Modell Eigenschaften hinzugefügt, bearbeitet und gelöscht werden.

Die gewünschten Änderungen werden in einer XML-Datei definiert, die dann von LiteProperties verarbeitet wird. In dieser Konfigurationsdatei können eine beliebige Anzahl von Eigenschaften definiert werden, die erzeugt, geändert oder gelöscht werden sollen.

liteproperties

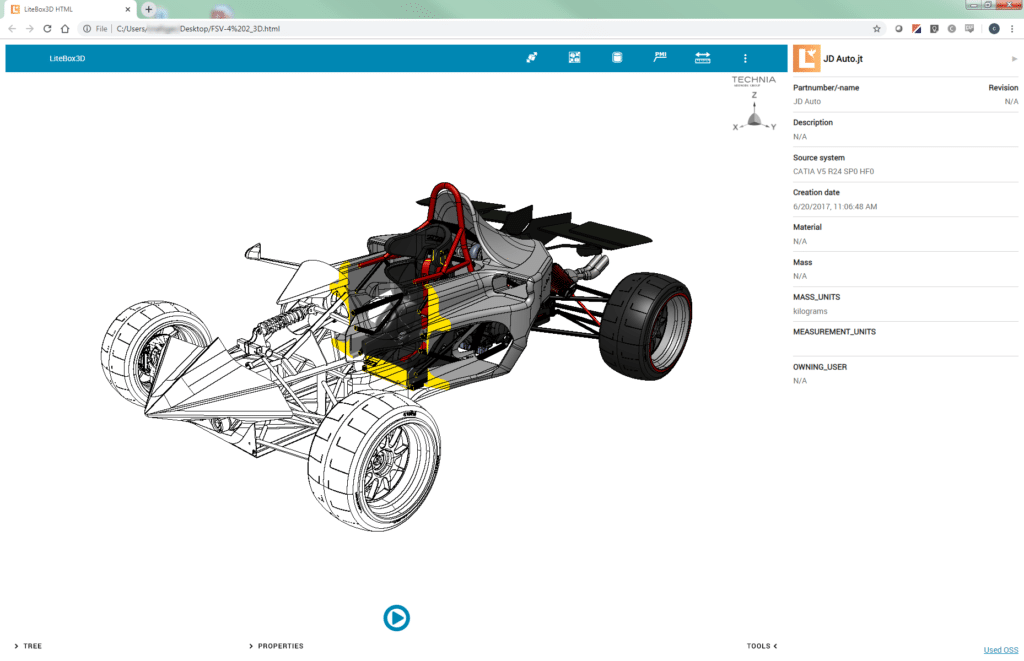

Lite3DHTML

3DHTML ist ein proprietäres Format von TECHNIA, welches innerhalb eines HTML-Dokumentes die tesselierte Darstellung, den Strukturbaum, PMIs und die Metadaten eines 3D-Models enthält.

Mit dem Befehlszeilenprogramm Lite3DHTML.exe können Sie ein 3D-Modell als HTML-Dokument exportieren. Dieses HTML-Dokument können Sie in Browsern mit WebGL-Unterstützung darstellen.

Lite3DHTML Overview

LiteImage

Mit LiteImage können Bilder von JT-Modellen und Baugruppen (PLMXML, STEP AP242 XML) erstellt werden. Diese werden als PNG abgespeichert. Das schlanke Tool wird über die Kommandozeile bedient und kann auf verschiedene Wege genutzt werden: getriggert durch externe Impulse, in einem täglichen Batchlauf, beim Laden eines 3D-Modells, etc.

LiteImage verwendet diese festen Vorgaben:

  • Darstellung schattiert mit Kanten
  • Transparenter Hintergrund
  • Glanzlichter deaktiviert
liteimage
